MobiFlight のソフトウェアのインストールは済んだので、デバイス側の準備です。
まず、購入した Arduino Nano はピンヘッダがはんだ付けされていないので、はんだ付けから・・
久しぶりのはんだ付けで、しかも細かい作業なのでちょっと大変でしたが、なんとかピンヘッダをはんだ付けできました。

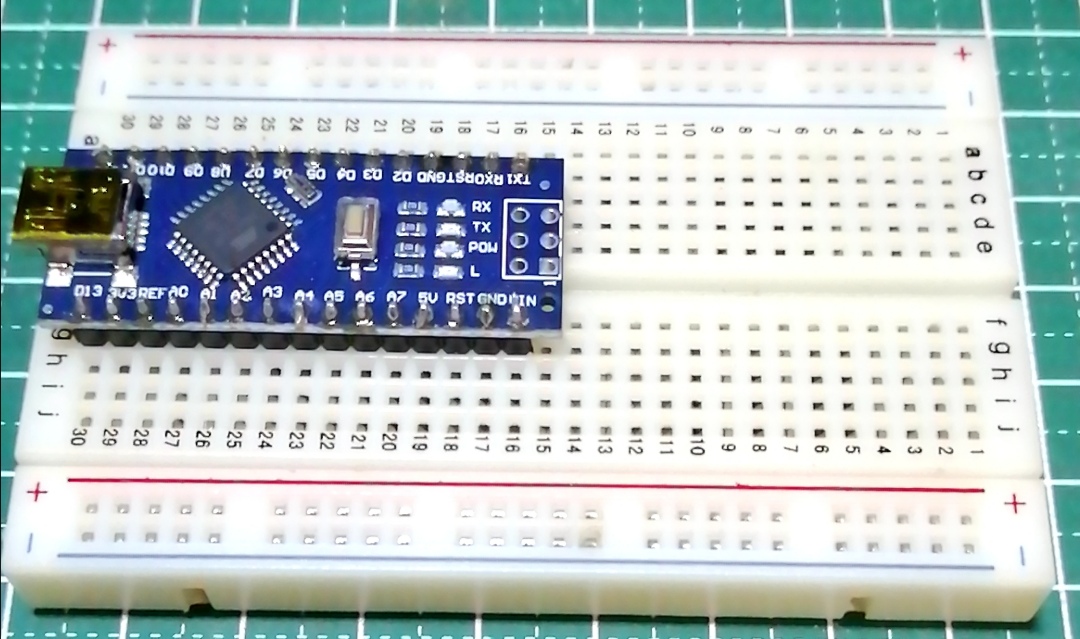

ピンヘッダを付けることで、ブレッドボードに挿すことができるようになりました。
MobiFlight で最初に試すことは、MobiFlight の公式チュートリアルにもある、パーキングブレーキの操作に応じたLED ON/OFF です。

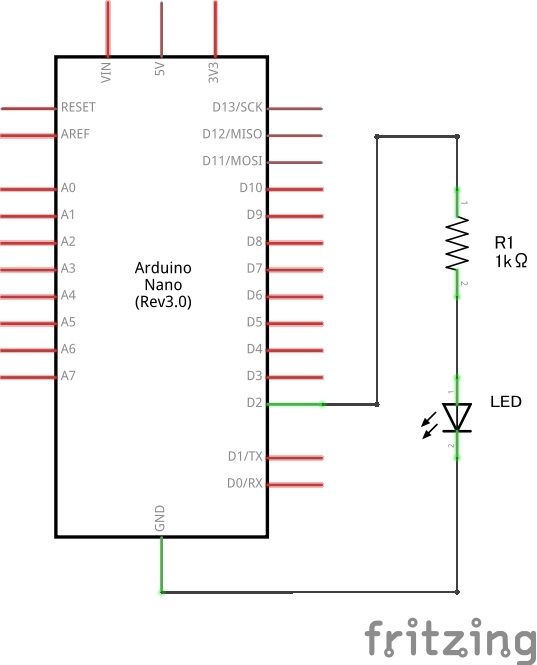

回路は、手持ちの 1KΩの抵抗と白色のLEDで下のような回路を組みました。（普通のLチカの回路です）
ちなみに、この回路図と配線図を描くのに初めてFritzing というソフトを使いましたが、めちゃくちゃ便利ですね。 Fritzing - Wikipedia
これをUSBでPCに接続してデバイス側の準備は完了。
次に、PCで、MobiFlightの画面で設定を行います。

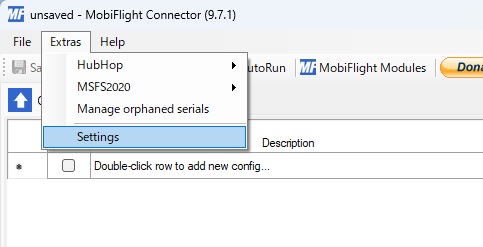

まず、メニューの Extras ⇒ Settings をクリック。

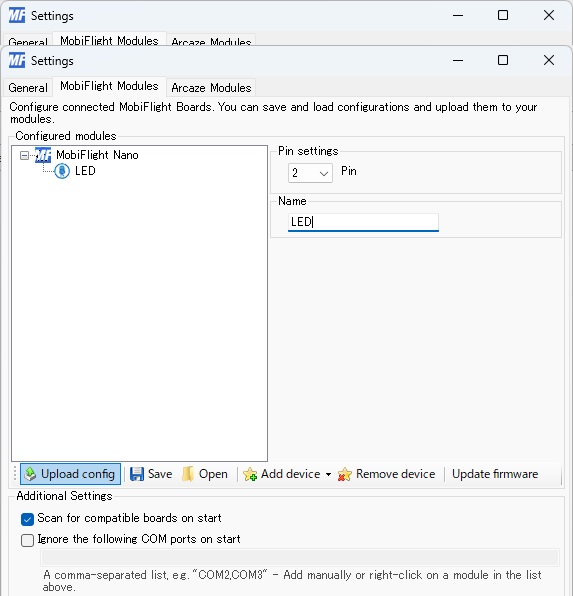

Settings の画面 の MobiFlight Modules タブ で、接続したデバイスの設定をします。
LED を接続したので、Add debice をクリックして、 LED / Output を選択。
arduino の 2番ピンに接続したので、 Pin settings で 2 を選択し、Name を LED にしたら、左下の Upload config をクリックして設定を arduino に書き込みます。
正常に書き込み出来たら、 OKをクリックしてで閉じます。

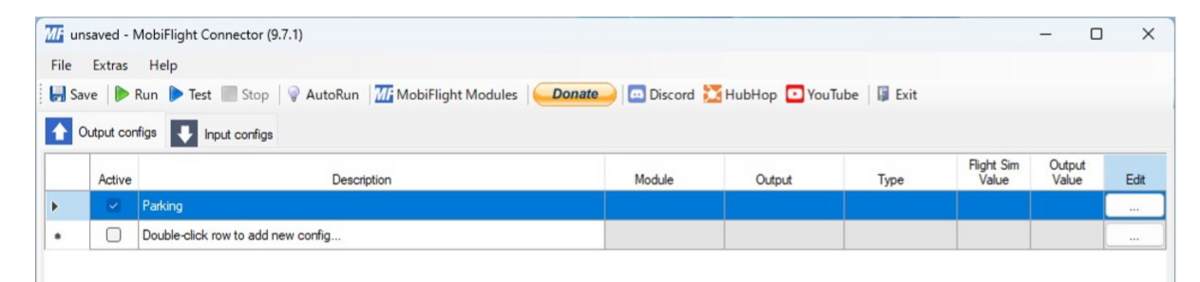

メインの画面に戻って、Double-click row to add new config... のところをダブルクリックします。そうすると、１行追加になって、 Description （説明） を登録できるようになるので、Parking と入力します。

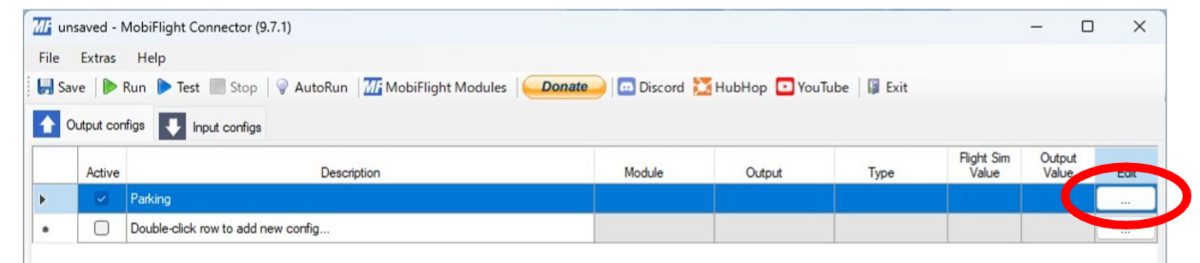

次に、追加した行の一番右にある [ ... ] のボタンをクリック。
表示された CinfigWizard の一番上で、SimConnect(MSFS2020) が選択されていることを確認し、 Search で parking を入力して（多くのプリセットがあるため検索して絞らないと探すのが大変）、Select Priset のプルダウンから PARKING_BRAKE_LED を選択します。

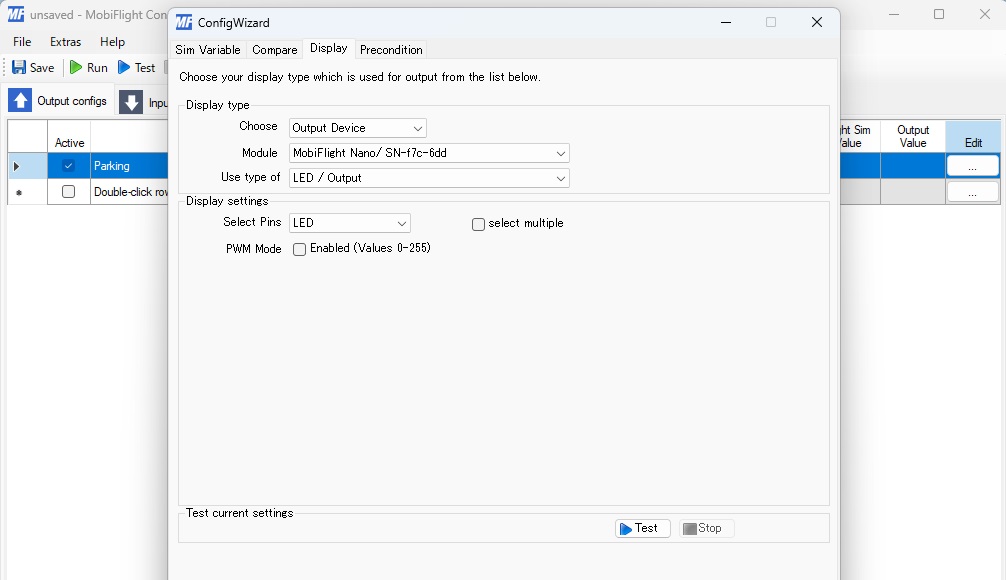

次に、Display タブを選択し、下記のように先ほど Settings で登録した LED を選択します。
この時点で右下の Test ボタンをクリックして LED が光ればここまでの設定や接続が問題ないことが確認できます。
問題なければ OK ボタンで閉じます。
これで、すべての設定が完了しました。
左上の Run をクリックして、Microsoft Flight Simulator (MSFS) を起動します。

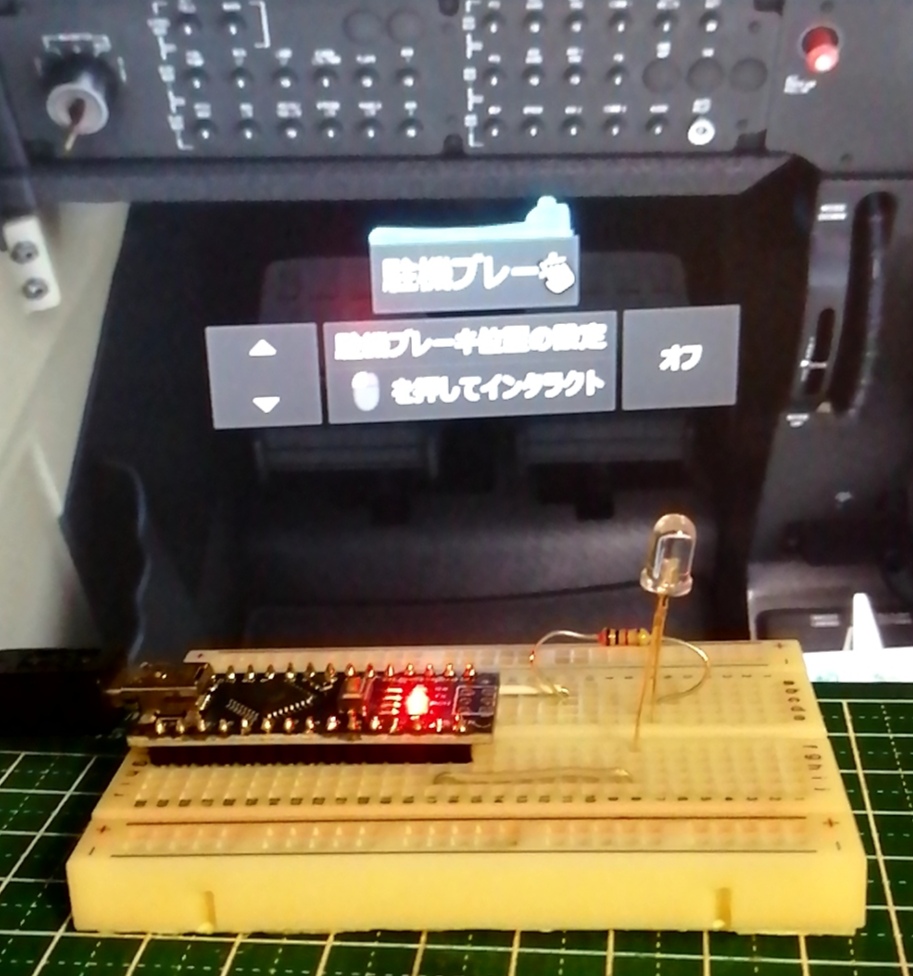

MSFS上で、適当なフライトを選択（出発場所はどこかの空港の駐機場を指定）して、フライトを開始し、コクピットを表示して、パーキングレバーを操作してみます。
すると・・

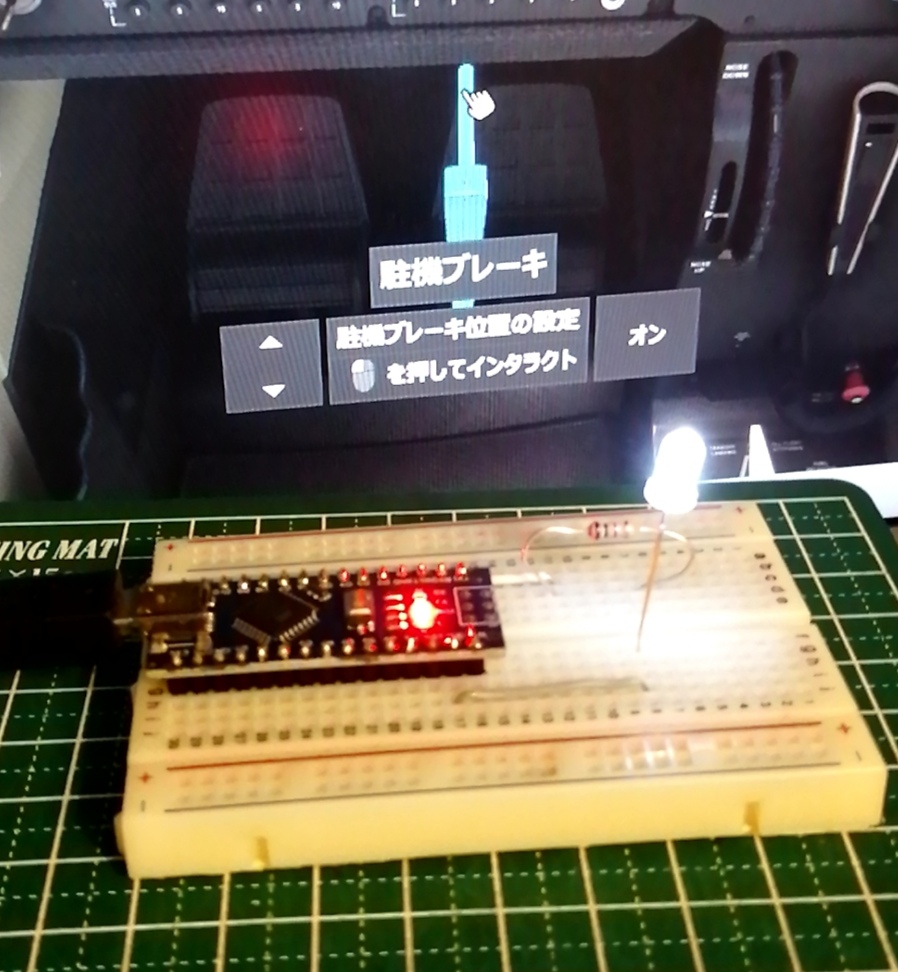

おぉ MSFSの操作に連動して LED が ON/OFF されます！
自分の作った（組んだ？）ものがPCの中の世界の操作で動作するのって、これまで経験がないのでちょっと感動です。
MobiFlight の使い方がちょっと分かってきたので、次は当初の目的のスロットルコントローラーを作りたいと思います。
