MobiFlight でコントロールパネル3号機の制作(3)

MobiFlight でフライトシミュレーター(MSFS2020)用コントロールパネル3号機の制作をしています。

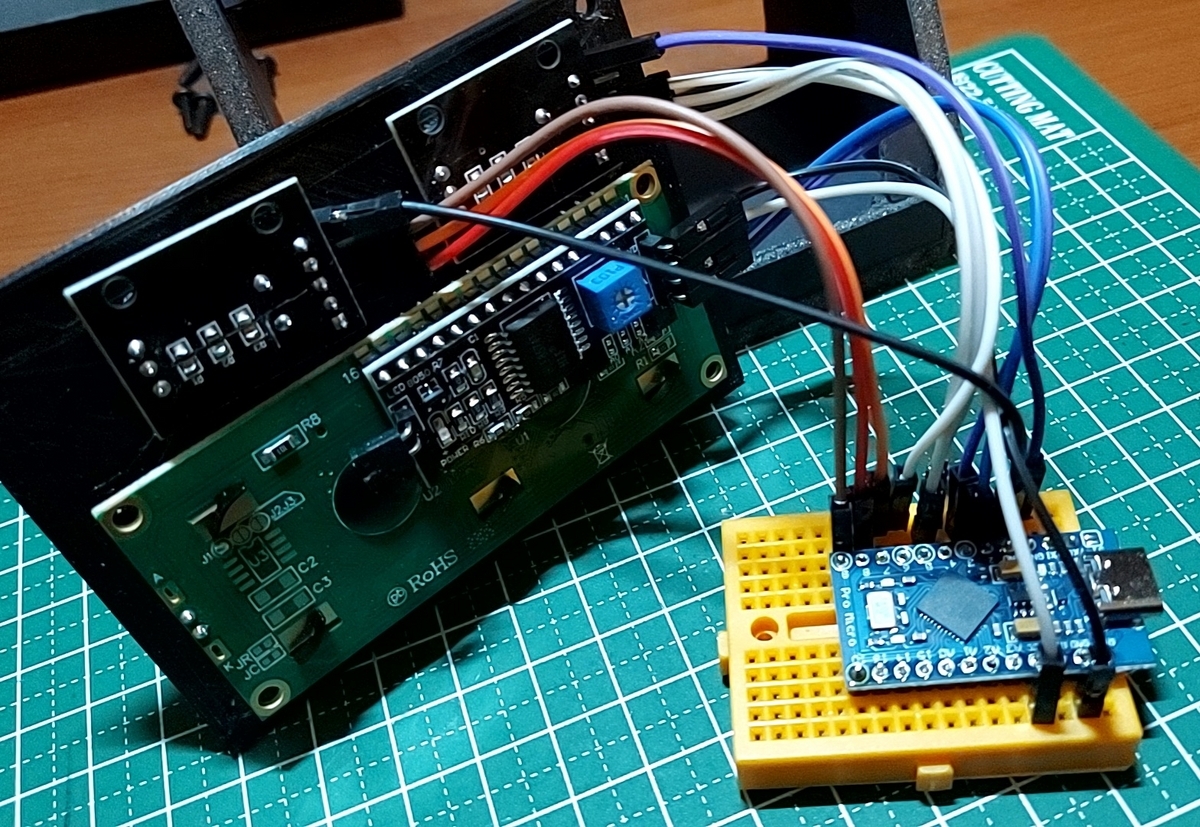

ケースを作成したので、配線をしていきます。
パーツが少ないので簡単です。

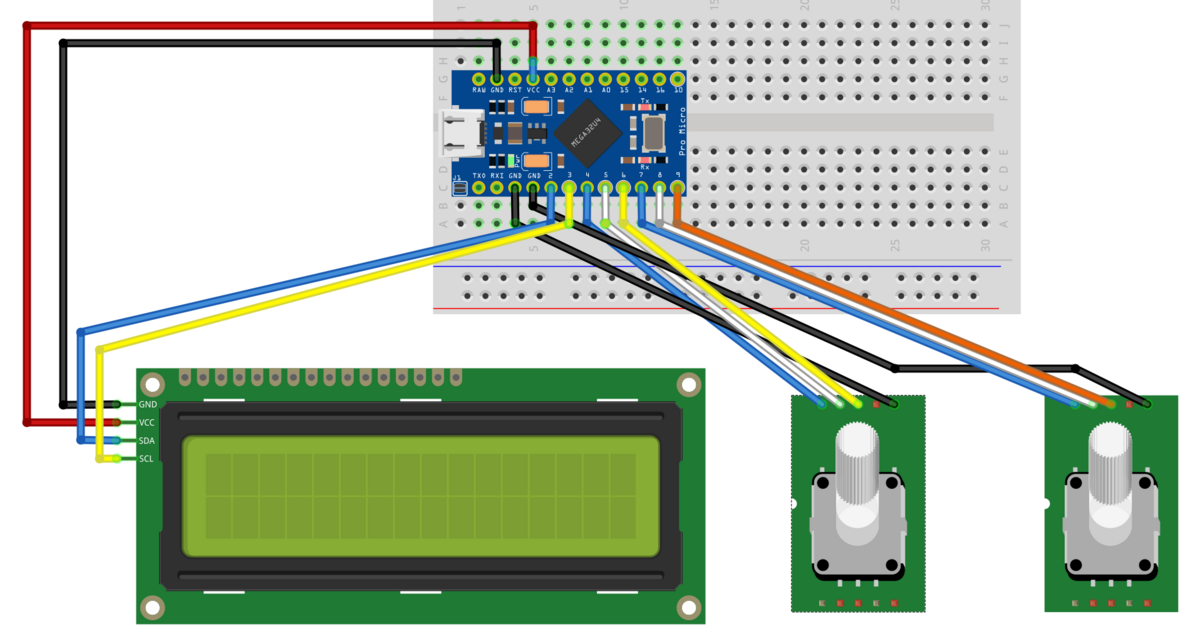

配線図は下記。

ただ、実際にケースに組み込むのは狭いのでちょっと大変でした。

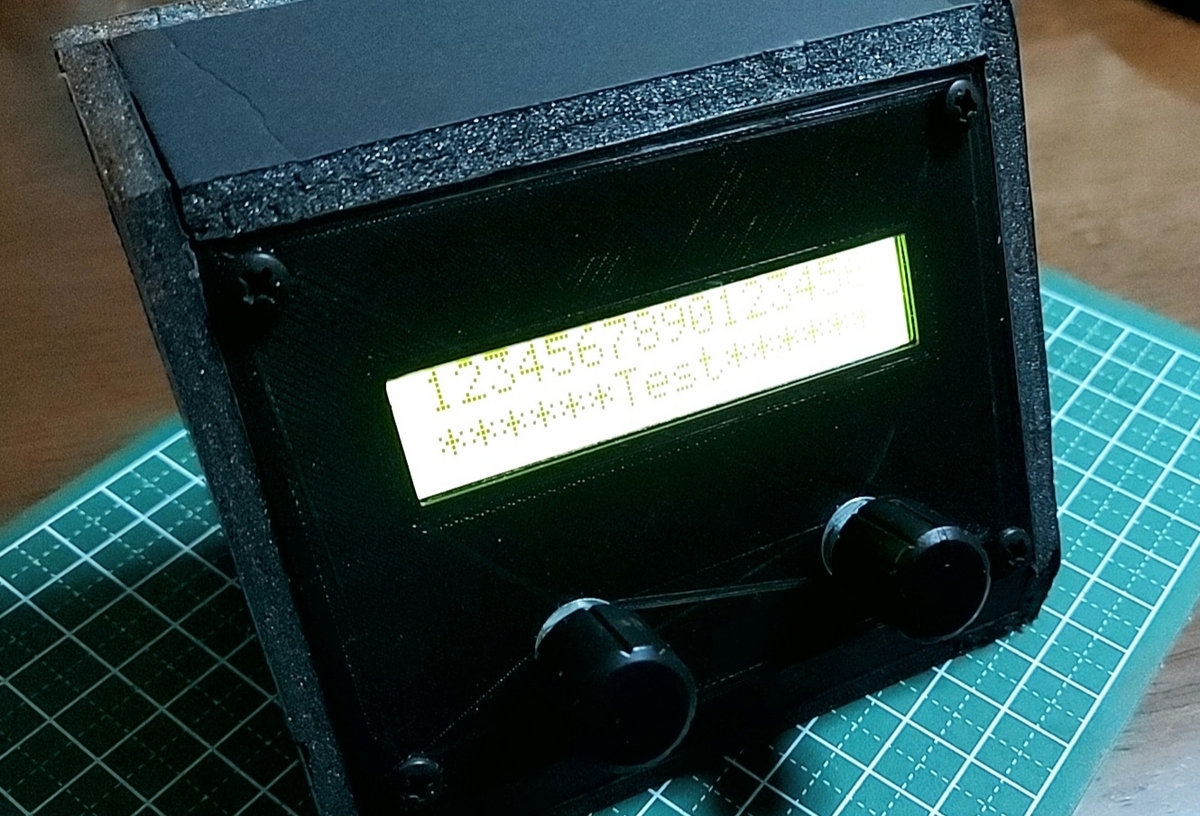

で、ケースにパネルをつけてツマミをつけてハードウエアとしては完成。

今回使ったLCDはバックライトがグリーンなので落ち着いててよい感じです。
2号機に比べるとだいぶコンパクトになりました。

2つのツマミは左が画面切り替え、右が値の変更という設定にする予定です。
16桁 x 2行 しか表示できないので、画面の設定を何個も作って、それを左のツマミで切り替える感じになるかと思います。
2号機にはあったAP関係のボタンがないので、コントローラーかキーボードで操作することにします。

そして、MobiFlight を起動したら、なんとまたバージョンアップしてる!
今回で 10.1 になりました。今回はいくつかのデバイスに対応したようですが、Bug Fix がメインみたいですね。
