デュアルロータリーエンコーダー(2軸ロータリーエンコーダー)ツマミ作成

デュアルロータリーエンコーダー(2軸エンコーダー)が届いて、ネットでころがってたフリーのツマミの3Dモデルを3Dプリントしてみましたが、全く使えず、サイズもちょっと大きすぎるので、自分で作成しました。

ネットでダウンロードしたフリーのツマミのモデルを参考にしようとしましたが、あまり参考になりませんでした。
サイズを実測しながら、1から作ります。

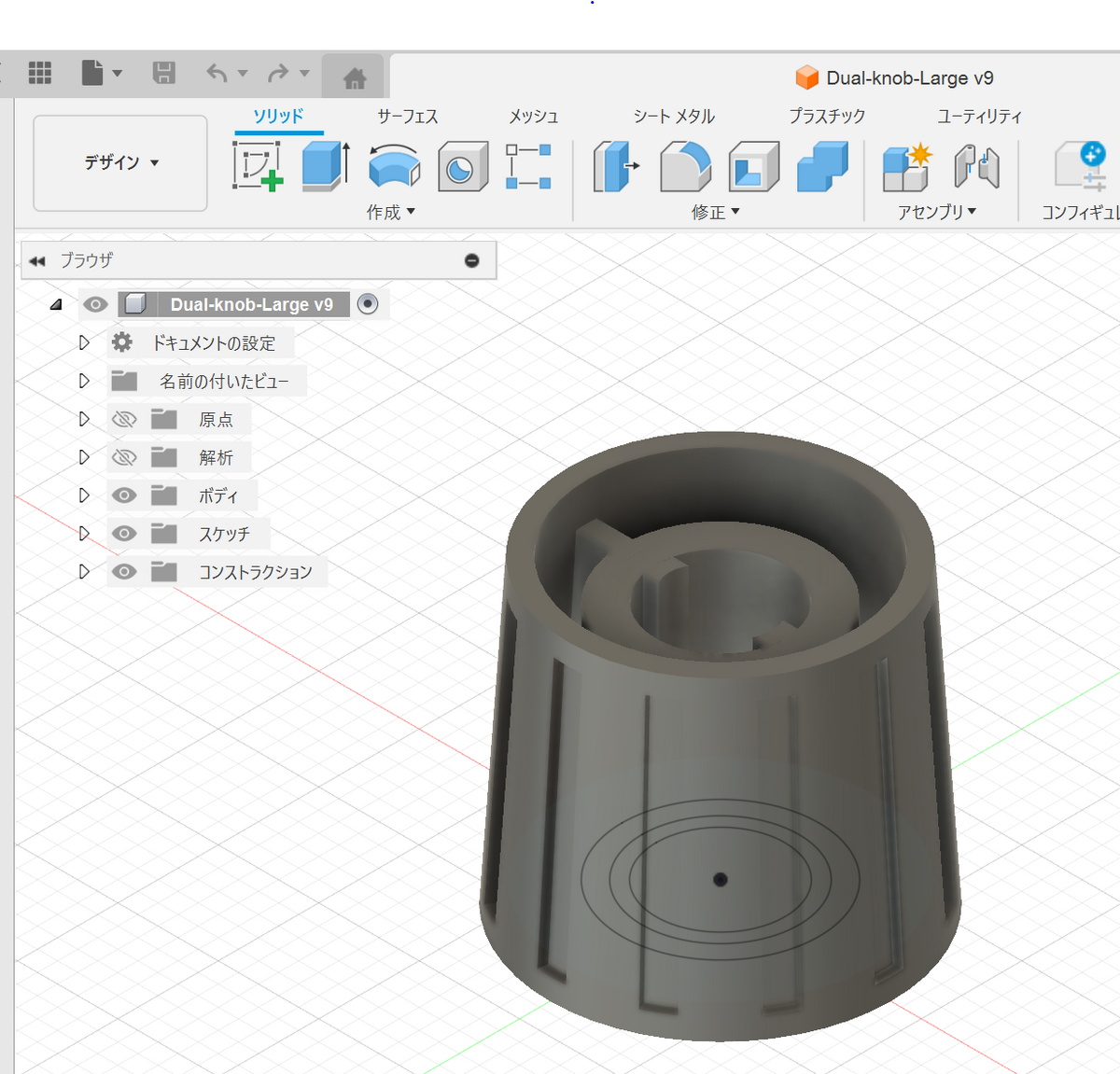

Fusion360 で設計して、プリントして、エンコーダーに合わせてみて。
というのを何度もトライ&エラーを繰り返して作成。


やっと納得できるものができました。

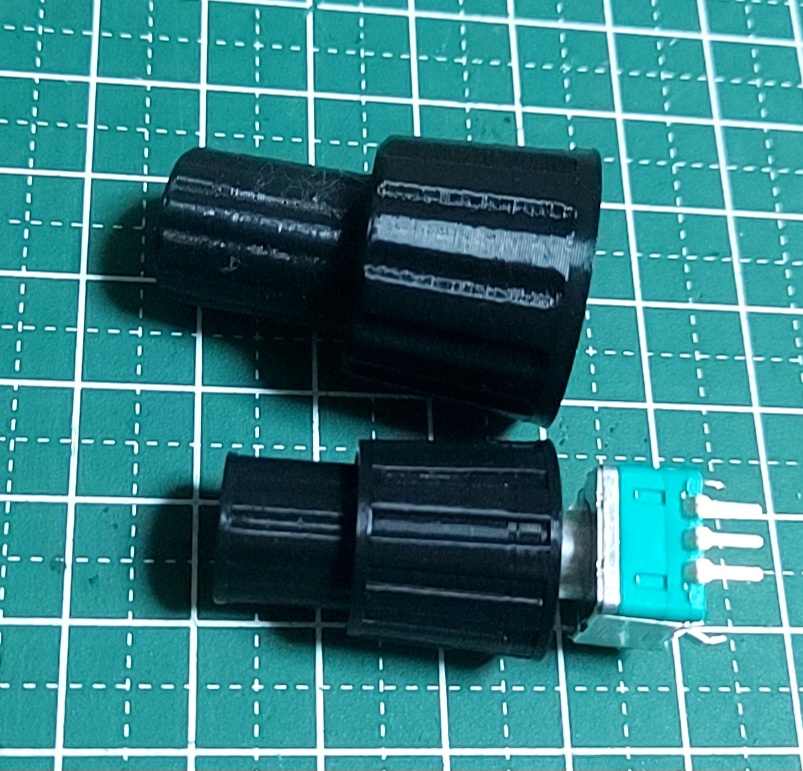

上がネットからダウンロードしたもの。
下が作成したもの。
大分コンパクトにできました。


このデュアルロータリーエンコーダーを使って、4号機をアップデートしたいと思います。(5号機?)
それには、パネルにどうこれを付けるかを考えないと。
